　　一、設計前

　　風管系統設計前，應按下列順序確定變風量系統基本參數：

　　(1）確定系統類型和布置形式；

　　(2）確定系統最大風量、空調機房、空調器以及送、回、排風量和接口位置；

　　(3）確定內、外區變風量末端裝置形式、位置、數量和裝置最大風量；

　　(4）確定送回風口形式、位置、數量和最大設計風量。

　　二、設計中

　　風管系統設計可按下列步驟進行:

　　(1）確定風管形狀（圓形風管、矩形風管……)；

　　(2）確定風管系統形式（枝狀、環狀……)；

　　(3）確定風管計算方法（等摩阻法、靜壓復得法、摩阻縮減法……)；

　　(4）根據各末端裝置最大風量累計值初步選定管徑和走向；

　　(5）確定回風形式（回風管房間回風、吊平頂靜壓箱式集中回風)；

　　(6）初步確定回風管管徑和走向；

　　(7）與其他專業設計人員協調風管走向與標高，并確定風口最終位置（亦可后階段再深化)；

　　(8）計算管徑。如采用等摩阻法，要校核各風管變徑處的比摩阻，校核風量為該段風管所負擔區域的顯熱負荷最大值所對應的風量；

　　(9）按末端裝置最大設計風量和風速限制確定裝置進風支管、裝置下游風管、軟管和送風靜壓箱；

　　(10）消聲計算。如需要，增加消聲器。

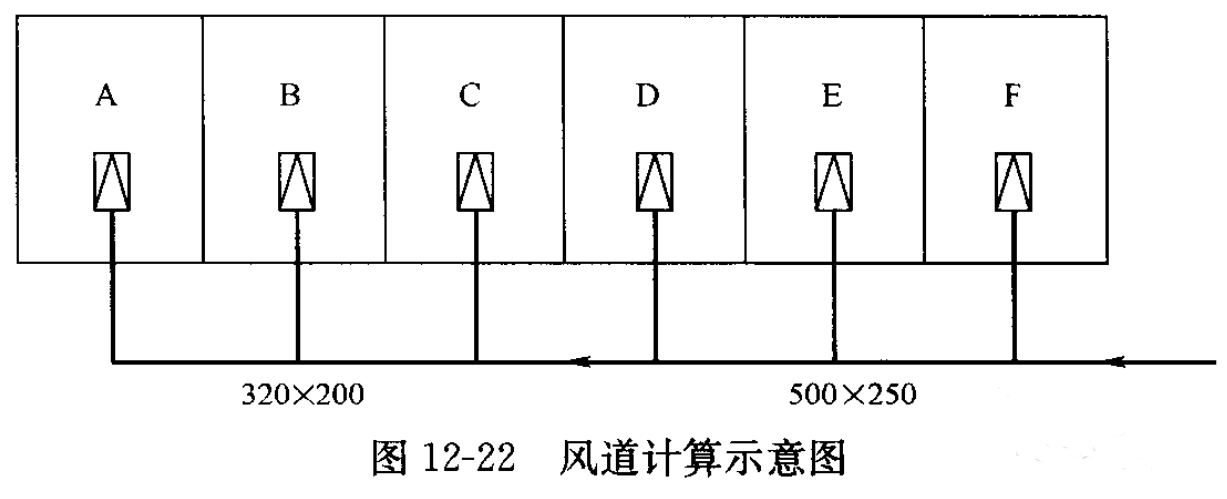

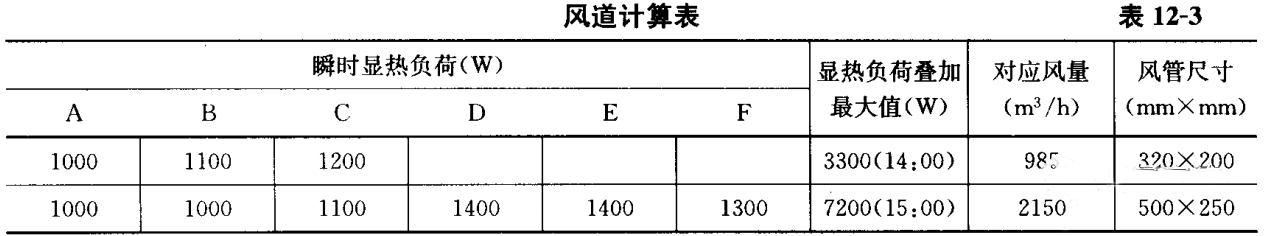

　　例題：（風道示意圖見圖12-22，計算結果見表12-3）
